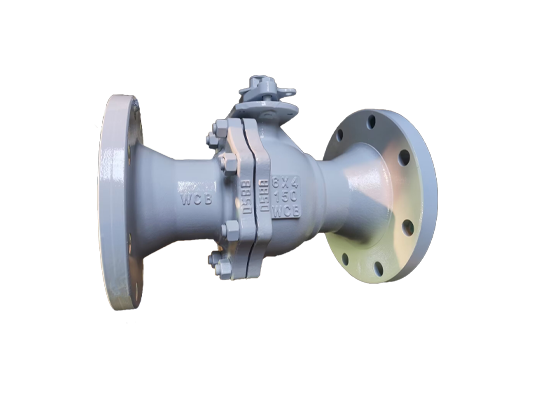

Mis on vähendatud läbimõõduga kuulkraan ja miks seda laialdaselt kasutatakse?

A Vähendatud läbimõõduga kuulkraanon tänu oma kompaktsele disainile, kulutõhususele ja usaldusväärsele sulgemisomadusele üks enimkasutatavaid ventiilitüüpe kaasaegsetes tööstuslikes torujuhtmesüsteemides. Erinevalt täisavadest on vähendatud avaga kuulventiili sisemine ava läbimõõt torujuhtme läbimõõdust väiksem, võimaldades tootjatel ja lõppkasutajatel saavutada paremat rõhu reguleerimist ja madalamaid materjalikulusid, ilma et see ohverdaks tihenduse töökindlust.

KellZhejiang Liangyi Valve Co., Ltd., vähendatud avaga kuulventiilid on konstrueeritud vastama rahvusvahelistele standarditele, pakkudes samas pikka kasutusiga nafta- ja gaasi-, keemilise töötlemise, veetöötluse ja HVAC süsteemides.

Artikli kokkuvõte

See artikkel annab põhjaliku selgituse vähendatud avaga kuulventiilide kohta, sealhulgas nende struktuuri, tööpõhimõtet, eeliseid, piiranguid ja tüüpilisi tööstuslikke rakendusi. Samuti võrdleb see vähendatud avaga ja täisavaga kuulventiile, pakub valikujuhiseid ja vastuseid korduma kippuvatele küsimustele, et aidata inseneridel ja hankespetsialistidel teha teadlikke otsuseid.

Sisukord

1. Mida tähendab vähendatud ava kuulventiilides?
2. Kuidas vähendatud läbimõõduga kuulkraan töötab?
3. Miks valida täisavamise asemel vähendatud avaga kuulkraan?
4. Millistes tööstusharudes kasutatakse tavaliselt vähendatud läbimõõduga kuulventiile?
5. Mis on vähendatud läbimõõduga kuulventiili peamised komponendid?
6. Kuidas valida õige vähendatud avaga kuulventiil?
7. Vähendatud ava ja täisavatud kuulventiili võrdlus
8. Korduma kippuvad küsimused (KKK)
9. Viited ja tööstuse allikad

Mida tähendab vähendatud ava kuulventiilides?

Klapitehnikas tähendab „vähendatud ava” kuulventiili konstruktsiooni, mille sisemine vooluava on väiksem kui toru nimisuurus. See konstruktsioon erineb täisavalise kuulventiiliga, mille ava läbimõõt on võrdne torujuhtme läbimõõduga.

Vähendatud avaga kuulventiilid on tavaliselt sisemiselt ühe või kahe suuruse võrra väiksemad, mille tulemuseks on:

• Madalam materjalikulu
• Vähendatud klapi kaal
• Madalamad tootmis- ja hankekulud
• Kompaktsem paigaldusruum

Tootjatele meeldibZhejiang Liangyi Valve Co., Ltd.optimeerige vähendatud avadega konstruktsioone, et tagada minimaalne rõhulangus, säilitades samal ajal suurepärase tihendusvõime.

Kuidas vähendatud läbimõõduga kuulkraan töötab?

Vähendatud avaga kuulventiil töötab sfäärilise kuuli abil, millel on puuritud kanal ja mis pöörleb voolu reguleerimiseks 90 kraadi. Kui auk joondub torujuhtmega, voolab vedelik läbi; risti pööramisel lülitub klapp täielikult välja.

Vaatamata väiksemale avale tagab klapp tiheda sulgemise tänu täppistöödeldud pesadele ja kvaliteetsetele tihendusmaterjalidele, nagu PTFE, RPTFE või metallpesad.

Vähendatud siseläbimõõt suurendab veidi voolukiirust, mis võib olla kasulik rakendustes, kus voolu reguleerimine ja rõhu reguleerimine on olulisemad kui piiramatu vool.

Miks valida täisavamise asemel vähendatud avaga kuulkraan?

Kui torujuhtme täielikku vooluvõimsust pole vaja, eelistatakse sageli vähendatud avaga kuulventiile. Nende eelised hõlmavad järgmist:

• Suuremahuliste projektide kuluefektiivsus
• Madalamad pöördemomendi nõuded käivitamiseks
• Kompaktne ja kerge struktuur
• Usaldusväärne tihendus kõrge rõhu all

Paljude tööstussüsteemide puhul on vähendatud avade konstruktsioonist tingitud kerge rõhulang saavutatud säästuga võrreldes tühine.

Millistes tööstusharudes kasutatakse tavaliselt vähendatud läbimõõduga kuulventiile?

Vähendatud avaga kuulventiile kasutatakse laialdaselt paljudes tööstusharudes, sealhulgas:

• Nafta ja gaasi ülekandetorud
• Keemiline ja naftakeemia töötlemine
• Veevarustus ja reoveepuhastus
• HVAC ja ehitusteenused
• Elektritootmisrajatised

Zhejiang Liangyi Valve Co., Ltd.tarnib vähendatud avaga kuulventiile, mis vastavad API, ISO ja ANSI standarditele, tagades ühilduvuse ülemaailmsete tööstussüsteemidega.

Mis on vähendatud läbimõõduga kuulventiili peamised komponendid?

Kuidas valida õige vähendatud avaga kuulventiil?

Vähendatud avaga kuulventiili valimisel arvestage järgmiste teguritega:

1. Töörõhk ja temperatuur
2. Meediumi tüüp (vedelik, gaas, söövitav vedelik)
3. Ühenduse tüüp (äärikuga, keermestatud, keevitatud)
4. Nõuded materjalile (süsinikteras, roostevaba teras)
5. Käsitsi või automaatne töö

Koostöö kogenud tootjatega nagu Zhejiang Liangyi Valve Co., Ltd. tagab õige materjalivaliku ja pikaajalise tööohutuse.

Vähendatud ava ja täisavatud kuulventiili võrdlus

Korduma kippuvad küsimused vähendatud avaga kuulventiilide kohta

Mis on vähendatud avaga kuulventiil?

Vähendatud läbimõõduga kuulventiil on kuulventiil, mille sisemine vooluava on toru nimiläbimõõdust väiksem ja mille eesmärk on vähendada kulusid ja kaalu, säilitades samas usaldusväärse tihenduse.

Miks on vähendatud avaga kuulventiil säästlikum?

See kasutab vähem toorainet, nõuab väiksemat töötlemisjõudu ja vähendab täiturmehhanismi pöördemomenti, muutes selle paljude tööstuslike rakenduste jaoks kuluefektiivsemaks.

Millised rakendused sobivad kõige paremini vähendatud avaga kuulventiilidele?

Need sobivad ideaalselt nafta- ja gaasi-, keemilise töötlemise, HVAC- ja veesüsteemide jaoks, kus täisvooluvõimsus ei ole kriitiline.

Kui suure rõhulanguse põhjustab vähendatud avaga kuulventiil?

Rõhulangus on tavaliselt minimaalne ja enamiku süsteemide jaoks vastuvõetav, eriti kui need on projekteeritud vastavalt rahvusvahelistele standarditele.

Kas vähendatud avaga kuulventiile saab automatiseerida?

Jah, vähendatud avaga kuulventiilid ühilduvad pneumaatiliste, elektriliste ja hüdrauliliste täiturmehhanismidega.

Viited ja tööstuse allikad

• API 6D spetsifikatsioon torujuhtme ventiilidele
• ISO 17292 tööstusliku kuulventiili standard
• Klapitootjate liidu tehnilised juhised
