Mis on trunnile paigaldatud kuulventiil ja miks see on tööstusliku voolu reguleerimise jaoks oluline?

Trunnile paigaldatud kuulventiilidmängivad olulist rolli kaasaegsetes tööstuslikes voolujuhtimissüsteemides, eriti kõrgsurve, suure läbimõõduga ja pikamaa torujuhtmete rakendustes. Võrreldes ujuvkuulventiilidega pakub see klapitüüp suurepärast stabiilsust, väiksemat töömomenti ja suuremat tihenduskindlust. Kuna sellised tööstusharud nagu nafta ja gaas, naftakeemiatöötlemine, veeldatud maagaas ja elektritootmine nõuavad jätkuvalt kõrgemaid ohutus- ja tõhususstandardeid, muutub käigukastiga kuulventiilide struktuuri, jõudluse ja valikuloogika mõistmine üha olulisemaks.

Artikli kokkuvõte

See põhjalik juhend selgitab, mis on kardale kinnitatav kuulventiil, kuidas see töötab, miks see ületab nõudlikes tingimustes traditsioonilisi ujuvaid kuulventiile ja milliseid tegureid tuleks selle valimisel arvesse võtta. Artikkel hõlmab ka rakendusi, standardeid, materjale, hooldust ja korduma kippuvaid küsimusi, järgides Google'i EEAT põhimõtteid ja professionaalseid tööstuslike ventiilide tavasid.

Sisukord

• Mis on trunnioonile paigaldatud kuulventiil?
• Kuidas trunnile paigaldatud kuulkraan töötab?
• Miks on trunnile paigaldatud kuulventiil stabiilsem?
• Mis on peamised struktuurikomponendid?
• Millistes tööstusharudes kasutatakse trunniooniga paigaldatud kuulventiile?
• Kuidas seda võrrelda ujuvate kuulventiilidega?
• Milliseid materjale ja standardeid tavaliselt kasutatakse?
• Kuidas valida õiget trunnile paigaldatavat kuulventiili?
• Korduma kippuvad küsimused

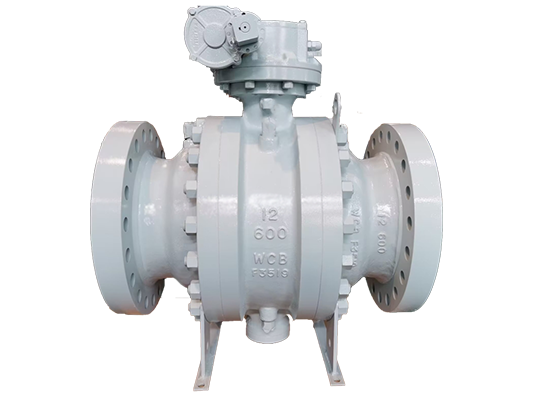

Mis on trunnioonile paigaldatud kuulventiil?

Kärbi külge kinnitatud kuulventiil on veerandpöördeklapi tüüp, mille puhul kuul on mehaaniliselt ankurdatud nii üla- kui ka alaosas olevate rõngaste (võlli tugede) abil. Erinevalt ujuvatest kuulventiilidest ei liigu pall rõhu all. Selle asemel liiguvad istmed tihenduse saavutamiseks palli poole.

See disain vähendab märkimisväärselt hõõrdumist kuuli ja istmete vahel, muutes tangidele kinnitatud kuulventiilid ideaalseks kõrgsurve ja suure läbimõõduga torujuhtmesüsteemide jaoks. Neid toodavad laialdaselt professionaalsed ventiilitarnijad, näiteksZhejiang Liangyi Valve Co., Ltd., tagades vastavuse rahvusvahelistele standarditele ja pikaajalise töökindluse.

Kuidas trunnile paigaldatud kuulkraan töötab?

Kärbi külge kinnitatud kuulventiili tööpõhimõte põhineb fikseeritud kuulkonstruktsioonil, mis on kombineeritud vedruga või survega istmetega. Kui klapp on suletud, surub torustiku surve ülesvoolu pesa vastu palli, tagades tiheda tihenduse. Allavoolu iste võib olla vedru jõul, et säilitada tihendus isegi madala rõhu korral.

• Pall on fikseeritud ülemise ja alumise tangidega
• Klapipesad liiguvad aksiaalselt, et tihendada palli vastu
• Töömoment jääb madalaks sõltumata rõhust
• Sageli on saadaval topeltploki ja tühjendamise (DBB) funktsioon

See mehhanism tagab sujuva töö, väiksema kulumise ja ühtlase tihenduse pikkade hooldustsüklite jooksul.

Miks on trunnile paigaldatud kuulventiil stabiilsem?

Stabiilsus on käigukastiga kuulventiilide üks olulisemaid eeliseid. Kuna pall on mehaaniliselt toestatud, ei nihku see muutuva rõhu või temperatuuri tingimustes.

Peamised stabiilsuse eelised hõlmavad järgmist:

• Minimaalne deformatsioon kõrge rõhu all
• Väiksem pinge tihenduspindadele
• Pikendatud istme ja palli eluiga
• Usaldusväärne töö kriitilistes väljalülitusrakendustes

Need omadused muudavad käigukastiga kuulventiilid eriti sobivaks ohutuse seisukohalt kriitiliste süsteemide jaoks, nagu ülekandetorustikud ja hädaseiskamissüsteemid.

Mis on peamised struktuurikomponendid?

Kärbi külge kinnitatud kuulventiil koosneb mitmest täpselt konstrueeritud komponendist, mis töötavad koos, et tagada jõudlus ja vastupidavus.

Millistes tööstusharudes kasutatakse trunniooniga paigaldatud kuulventiile?

Tänu oma tugevale konstruktsioonile ja tihenduskindlusele kasutatakse käigukastiga paigaldatud kuulventiile laialdaselt paljudes tööstusharudes.

• Nafta ja gaasi ülekandetorud
• Naftakeemia ja keemilise töötlemise tehased
• LNG ja krüogeensed süsteemid
• Elektritootmisrajatised
• Vee sissepritse ja kõrgsurve kommunaalteenused

Paljud neist rakendustest nõuavad vastavust sellistele standarditele nagu API 6D ja ISO 17292, mida tavaliselt järgivad sellised tootjad nagu Zhejiang Liangyi Valve Co., Ltd.

Kuidas seda võrrelda ujuvate kuulventiilidega?

Pööratud ja ujuvate kuulventiilide erinevuse mõistmine aitab inseneridel valida õige lahenduse.

Milliseid materjale ja standardeid tavaliselt kasutatakse?

Materjali valik sõltub töökeskkonnast, temperatuurist ja rõhust. Levinud materjalide hulka kuuluvad:

• Süsinikteras (WCB, A105)
• Roostevaba teras (CF8, CF8M)
• Legeerteras kõrgel temperatuuril

Trunnioni paigaldatud kuulventiilid on tavaliselt projekteeritud ja testitud vastavalt tunnustatud standarditele, nagu API 6D, API 608, ISO 14313 ja ASME B16.34. Need standardid tagavad ohutuse, vahetatavuse ja pikaajalise töökindluse.

Täiendavate juhiste saamiseks klapistandardite kohta vaadake seda tööstuslike ventiilide standardite ülevaadet.

Kuidas valida õiget trunnile paigaldatavat kuulventiili?

Õige klapi valimine nõuab töötingimuste ja süsteeminõuete süstemaatilist hindamist.

1. Määrake rõhu ja temperatuuri vahemik
2. Tuvastage meedia omadused
3. Kinnitage suurus ja ühenduse tüüp
4. Kontrollige nõutavaid sertifikaate ja standardeid
5. Hinnake automatiseerimise ja käivitamise vajadusi

Koostöö kogenud tootjaga, nagu Zhejiang Liangyi Valve Co., Ltd., aitab tagada õige valiku, kohandamise ja müügijärgse toe.

Korduma kippuvad küsimused

Mis on käigukastiga paigaldatud kuulventiili peamine eelis?

Peamine eelis on väiksem töömoment ja suurem tihendusstabiilsus, eriti kõrgsurve ja suure läbimõõduga torujuhtmesüsteemides.

Kuidas saavutab trumlile paigaldatud kuulventiil tihenduse?

Tihendus saavutatakse surveabiga või vedruga istmete abil, mis liiguvad fikseeritud kuuli poole, tagades tiheda sulgemise muutuva rõhu korral.

Miks eelistatakse nafta- ja gaasitorustikes käigukastiga kuulventiile?

Need pakuvad suurt töökindlust, topeltblokeerimis- ja tühjendusvõimet ning stabiilset jõudlust pikkadel edastuskaugustel.

Millised standardid kehtivad käigukastiga paigaldatud kuulventiilidele?

Ühised standardid hõlmavad API 6D, ISO 14313, API 608 ja ASME B16.34, olenevalt rakenduse nõuetest.

Kui pikk on käigukastiga paigaldatud kuulventiili kasutusiga?

Õige materjalivaliku ja hoolduse korral võivad need ventiilid nõudlikes tööstuskeskkondades töökindlalt töötada aastakümneid.
