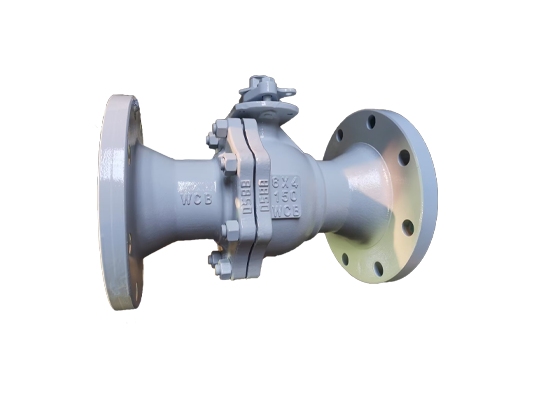

Vähendatud läbimõõduga kuulkraan

LYV® on Hiina juhtiv vähendatud läbimõõduga kuulkraanide tarnija. See ventiil on suure jõudlusega vähendatud avaga kuulventiil, mis on spetsiaalselt loodud väikeste voolukiiruste täpseks juhtimiseks. See vähendatud pordiga kuulventiil saavutab vedelike täpsema reguleerimise ja sulgemise ainulaadse struktuuri kaudu, kus kuuli läbimõõt on toru omast väiksem. See ühendab kuulventiilide kiire avanemise ja sulgemise eelise nõelventiilide juhtimisvõimega ning on instrumentide ja arvestite, katseseadmete ja peenkeemiliste protsesside asendamatu võtmekomponent.

Saada päring

Toote tutvustus

LYV® vähendatud avaga kuulventiili põhikonstruktsioon on tegelikult selle kokkutõmbunud kuul. Erinevalt täisavalistest kuulventiilidest on selle tööstusliku vähendatud avaga kuulventiili voolukanalid täpselt arvutatud ja töödeldud, vähendades oluliselt läbimõõtu. See konstruktsioon võimaldab ventiilil pakkuda täpsemaid voolugradiendi muutusi samal avanemisastmel, muutes selle väga sobivaks vähendatud avaga kuulventiiliks väikese voolu reguleerimiseks. Meie tooted on valmistatud kvaliteetsetest materjalidest ja neil on täpsed tootmisprotsessid, mis tagavad suurepärase tiheduse ja vastupidavuse ka väikestes mõõtmetes ning vastavad erinevate karmide või kõrge puhtusastmega keskmiste süsteemide juhtimisnõuetele.

Tehnilised andmed

Suuruste vahemik:

NPS 1/2"-36"; DN15-DN900

Nominaalne rõhk:

150LB-2500LB; PN20-PN420

Temperatuurivahemik:

-46℃～593℃ (sõltub disainist ja materjalist) Otsaühendused: äärik; Põkk-keevitus; Kruvitud

Korpuse materjalid:

ASTM A105; ASTM A182 F316; ASTM A350 LF2; ASTM A351 CF8M; ASTM A352 LCB;

Palli materjalid:

ASTM A182 F316/F304;ASTM A105+ENP;ASTM A350 LF2

Istme materjalid:

PTFE

Varre materjalid:

ASTM A276 316/304

Disain ja tootmine

Standard: API 6D/API 608

Näost näkku standard:

ASME B16.10/ EN558-1

Ühenduse lõpetamise standard:

ASME B16.5/ ASME B16.25

Testimis- ja kontrollistandard:

API 598

Omadused

■ Suur ruumikasutus.

■ Kompaktne disain.

■ Väga ökonoomne.

■ Tulekindel ja antistaatiline disain.

■ Hea tihendusvõime.

Millised on vähendatud läbimõõduga kuulventiili tüüpilised kasutusstsenaariumid?

● Analüüsi- ja katsesüsteem: kasutatakse laialdaselt täppisinstrumentide ja seadmete (nt kromatograafid, massispektromeetrid ja eksperimentaalsed reaktsioonianumad) sissepritse-, puhastus- ja rõhureguleerimistorustikes.

●Pooljuhid ja kõrge puhtusastmega protsessid: sobib spetsiaalsetele gaasidele (GAS), kemikaalide kohaletoimetamissüsteemidele (CDS) ja kõrge puhtusastmega veesüsteemidele, puhta kandja usaldusväärseks lülitamiseks ja mikroreguleerimiseks.

●Väikesed tööstusrajatised: võtmejuhtimis- ja sulgeventiilina libisemispaigaldusseadmetes, proovivõtusüsteemides, instrumentide õhukanalites ja väikesemahulistes keemiatehastes.

●Hüdraulilised ja pneumaatilised abiahelad: kasutatakse süsteemi rõhu juhtimiseks, täiturmehhanismide juhtsignaalide andmiseks või peente toimingute, nagu väljalaske ja äravoolu, tegemiseks.

LYV® vähendatud avaga kuulventiili eelised

Täpne voolu juhtimine

Kitsas konstruktsioon pakub suurepäraseid voolu reguleerimise omadusi, võimaldades täpset juhtimist väikesest vooluhulgast väljalülitamiseni.

Kompaktne konstruktsiooni disain

Reduced Port Ball Valve on selle struktuur äärmiselt kompaktne, pakkudes ideaalset lahendust piiratud ruumiga seadmete paigutuse jaoks.

Kõrge tihendusaste

Ujuva kuuli või täiustatud klapipesa konstruktsiooniga võib see tagada mullitaseme tihenduse isegi väga väikese läbimõõdu korral, vältides keskkonna sisemist või välist leket.

Saadaval on lai valik materjale

Klapi korpust, kuuli ja tihendusmaterjale saab valida vastavalt keskkonna omadustele ja need sobivad söövitava, kõrge puhtusastmega või aktiivse keskkonnaga.

Erinevad ühendusviisid

Pakume erinevaid otsaühendusvorme, nagu äärik ja keevitamine, mida on mugav integreerida erinevatesse torujuhtmesüsteemidesse.
