Millised on kahekordse nihkega vastupidava istuva liblikaventiili eelised võrreldes tavaliste ventiilidega?

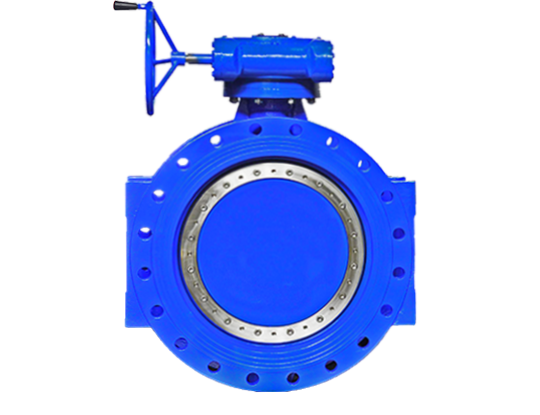

Topelt nihkega vastupidav istuv liblikaklappon tööstusventiil, mis ühendab kaks geomeetrilist nihket elastse tihenduskomponendiga. Põhifunktsioon on see, et ventiili varre telg moodustab torustiku keskpunkti ja tihenduspinnaga kahekordse nihke kujunduse. Võrreldes tavaliste liblikaventiilidega, tuleneb selle tehniline eelis ekstsentrilise struktuuri ja painduva tihendi sünergiast.

Esimene ekstsentrilisus paneb klapivarre torustiku keskjoonest kõrvale kalduma, juhtides klapiplaadi avanemise hetkel tihenduspinnalt; Teine ekstsentrilisus kavandab klapiplaadi tihendusrõnga ekstsentrilise koonilise pinnana, moodustades järkjärgulise ava- ja sulgemistrajektoori. See liikumismehhanism välistab tihenduspinna hõõrdumise, mis on tekitatud tavaliste liblikaventiilide esialgse pöörlemisega ja vähendab töömomenti enam kui 90%. Klapi iste on valmistatud integreeritud vulkaniseeritud kummist või vaigu komposiitmaterjalist. Kui see on suletud, kompenseerib see tootmistaluvust elastse deformatsiooni kaudu, et saavutada lekke nihutamine madala rõhu tingimustes.

Kuidas elastne klapi iste temperatuuriga hakkama saab?

Komposiitmaterjali elastsusmoodul kõigub temperatuuriga vähem ja säilitab stabiilse deformatsioonivõime normaalses temperatuurivahemikus, vältides soojuse laienemise ja kokkutõmbumise tõttu tavaliste metallklapi istmete tihendamist.

Struktuurtopelt nihkega vastupidav istuv liblikaklappVähendab mehaanilist kulumist geomeetrilise ekstsentrilisuse kaudu ja elastse klapi istme adaptiivse tihendamise abil saab see samaaegselt lahendada traditsiooniliste liblikaventiilide suure avamise ja sulgemise pöördemomendi ja madala rõhuga lekke probleemid.
