Suure jõudlusega liblikklapp

Sissejuhatus
Fotod
Hinnakujundus

Toote tutvustus

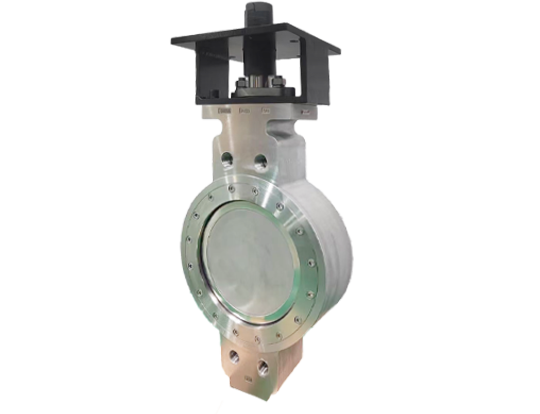

LYV® suure jõudlusega liblikventiilil on ujuva istmega topeltnihke ketas, mis talub torujuhtme mõlemalt küljelt tulevat survet ja säilitab suurepärase tihendusvõime. LYV®️ Suure jõudlusega liblikklapid on saadaval vahvli-, ääriku- ja äärikutüüpi otsaühenduste jaoks. Sõltuvalt keskkonna omadustest ja temperatuurist kaaluge konkreetsete rakenduste puhul. Iste saab valida PTFE, RTFE, FKM, PEEK või metallist istme vahel, nagu Inconel, või kroomisulamist või STL-kattega roostevabast terasest. Kui vajate tehnilist tuge või soovite lisateavet, võtke meiega ühendust.

Tehnilised andmed

Suuruste vahemik:

NPS 2"-48"; DN50-DN1000

Nominaalne rõhk:

150LB-600LB; PN16-PN40

Temperatuuri vahemik:

-29℃～250℃ (sõltub disainist ja materjal)

Lõpeta ühendused:

Äärik; Vahvel; Lug

Korpuse materjalid:

ASTM A216 WCB; ASTM A352 LCB; ASTM A351 CF8/CF8M;

Istme materjalid:

PTFE/RPTFE/FKM/PEEK; INCONEL; 304/316+STL; 304/316+Cr

Plaadi materjalid:

ASTM A351 CF8/CF8M/CF3/CF3M

Varre materjalid:

ASTM A182 F304/F316

Disain ja tootmine Standard:

API 609

Fäss-näkku standard:

ASME B16.10/ EN558-1

Ühenduse lõpetamise standard:

ASME B16.5/ASME B16.25

Test ja ülevaatus Standard:

API 598

Funktsioonid

■ Madal töömoment.

■ See tähendab, et saate paigaldada väiksema täiturmehhanismiga ventiilid.

■ Vahetatav iste

■ Kui ventiil on ootamatul põhjusel kahjustatud, saate pesa mõne lihtsa sammuga asendada.

■ Tellige istmed varuosadena koos ventiilidega.

■ Kahesuunaline lekkevaba tihend

■ Tuleohutusdisain (valikuline)

■ Taluvad sageli ja töötavad kiiresti.

■ Lõhkumisvastane varre disain

Mis on suure jõudlusega liblikklapp:

Suure jõudlusega liblikklapp loodi paljude terviklike ja eritingimuste jaoks enne seda, kui tavaline liblikklapp ei suutnud enam vastata lõppkasutajate nõudmistele. Kahekordne nihe ja istme disain võimaldasid liblikventiili kasutada paljudes rakendustes ja paljudes tööstusharudes. Kaasa arvatud aur, süsivesinikud, kõrge temperatuuriga rakendused ja kõrgsurverakendused. Suure jõudlusega liblikklapp on tavaliselt valmistatud PTFE-pesaga, mis suudab toime tulla keemiliselt reaktiivsete ja söövitavate ainetega. Seda tüüpi ventiil on ka suurepärase tööea ja tööpöördemomendiga, mis peegeldub selles, et see talub sagedast ja kiiret töötamist.

Mis vahe on suure jõudlusega liblikventiilil ja kolmekordse nihkega liblikventiilil:

Võrrelge suure jõudlusega liblikklapiga. Kolmekordse nihkega liblikventiilil on tihenduspinnal täiendav nihe, mis on nagu ekstsentrilise koonuse osa. See ketta täiendav koonuse nurk võimaldab ventiilil väikese hõõrdumise korral sulgeda. Tootmise osas on kolmekordse nihkega liblikventiilil vähem osi kui suure jõudlusega liblikventiilil. Tehased saavad kontrollida kulusid, mis on madalamad kui suure jõudlusega liblikventiil. Rakendustes on kolmekordse nihkega liblikventiil sarnane suure jõudlusega. Ja suudab toota madalamate kuludega kõrge temperatuuri ja kõrgsurve liblikklappe. Kolmekordse nihkega liblikklapi kasutusiga ja jõudlus ei ole aga võrreldavad suure jõudlusega liblikklapiga.

Miks valida LYV®️ klapid:

Toodame suure jõudlusega liblikklappe üle 30 aasta. Töökoda hõlmab 13000 ruutmeetrit ja omab rohkem kui 50 täiustatud CNC-masinat. Meie insenerid ja tootmismeeskond tagavad, et teie tellimus toimetatakse kohale kvaliteetselt ja kiireima ajaga. Hoolime ka ventiilide saatmisest. Klapid mähitakse mullikottidesse või paberisse, et värv ei kahjustaks. Kinnitasime klapi ka vineeripulgaga pärast klapi kasti panemist. Vineerist korpus värvitakse vajaliku märgistusega tagamaks, et ventiil ei saaks transportimise ajal kahjustada.
