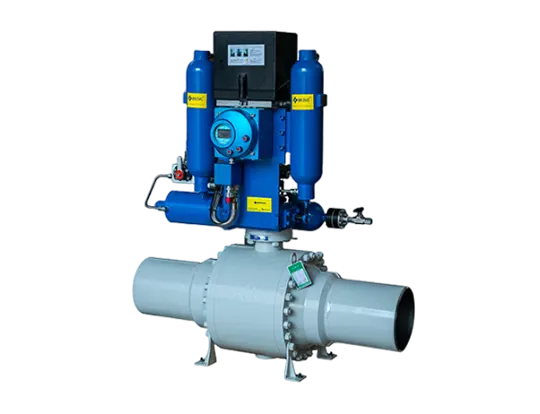

Gaas-üle-õli täiskeevitatud kuulkraan

Sissejuhatus

Toote tutvustus

LYV®️ Gaas-üle-õli täiskeevitatud kuulkraan läbi iseliikuva täiturmehhanismi. Torujuhtme enda keskkonna rõhul klapi avamiseks ja sulgemiseks. Toode kasutab maagaasi otse torujuhtme sees pneumaatika õhuvarustusena. Kogu süsteemi disain kõrge rõhu jaoks. Läbi õhuvarustuse filtreerimisprotsessi ilma dekompressioonita. Gaas otse gaasipaaki ja kõrgsurve juhtventiili osadesse. Juhtsignaali toimel siseneb kõrgsurvega juhitav gaas vastavasse gaasi/vedeliku ahelasse. Ja vedela keskkonna isobaarilise ülekande põhimõttel, et realiseerida gaasi/vedeliku sünkroonülekanne, mis toimib klapi ajamiseadme hüdrosilindrile ja juhib ventiili.

LYV®️ Gaas-üle-õli täiskeevitatud kuulventiil suudab automaatselt jälgida torujuhtme rõhku, et saavutada automaatne sulgemine. Tööpõhimõte on lihtne, juhtimine ohutu ja töökindel. Ja suudab vastata karmidele välisilmastikutingimustele. Toode võib vähendada õnnetuste ohtu ja vältida katastroofide edasist laienemist pikamaatranspordi torujuhtmete ja ohtlike keemiliste keskmiste torustike rakendustes.

Tehnilised andmed

Mehhanismi tüüp:

Šoti ike

Kohaldatav õhuvarustusrõhu vahemik:

0,4-16 MPa

Kohaldatav õhuvarustuse vahemik:

Mittehappelised gaasid, nagu õhk, lämmastik või maagaas

Kohaldatav ümbritseva õhu temperatuuri vahemik:

-30 ℃ ~ 100 ℃, -55 ~ 150 ℃ (valikuline)

Kaitseklass:

IP68

Plahvatuskindel klass:

Exd IIC T4/T6

Aksessuaarid:

Piirlüliti, asendiregulaator, elektripistik

Signaali liides:

USB/RS232/485

Toiteallikas:

Kõrge energiaga aku, päikeseenergia, väline toiteallikas.

Kohaldatav ventiili tüüp:

Kuulkraan/libliklapp

Kohaldatav klapi suuruse vahemik:

DN50 ~ DN600

Kohaldatav klapi rõhuvahemik:

150LB ~ 1500LB, PN10~PN250

Ühenduse standard:

ISO 5211

Funktsioonid

■ A: mitmesuunaline käsitsipump

■ B: kaugjuhtimisega kohalik isolatsiooni nihutusventiil

■ C: täiskeevitatud hüdrosilinder

■ D: Pneumaatiline juhtventiil

■ E: gaasi-/vedelikupaak

■ F: positsioonid

■ G: paralleelse scotch-ikke mehaaniline struktuur

■ H: isolatsioonifilter

Kuidas gaasi-üle-õli täiturmehhanism töötab?

Gaas-üle-õli täiturmehhanismid kasutavad täiturmehhanismi mehaanika liigutamiseks hüdraulikavedeliku kohal riputatud torujuhtmest saadavat kõrgsurvegaasi.

Kas teie toode on saadaval ühetoimelisena?

Meie tooted on saadaval nii kahe- kui ka ühetoimelise konfiguratsioonina.
