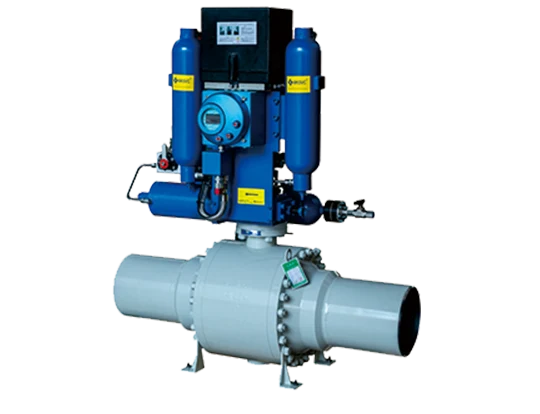

Gaasi-õli aktiveeritud BW lõpeb kuulventiili

Lyv®️ gaasi-õliga aktiveeritud BW Ends kuulklapp võib vastata sellistele standarditele nagu API, Din. Tooda suurus vahemikus NPS2 tolli kuni 24 tolli, DN50 kuni DN600.

Saada päring

Kuulventiilina kasutab gaasi-õliga töötav BW otsa kuulventiil tihendusstruktuurina paigaldatud trunnioon. Gaasi-õli täiturmehhanismiga käivitatav klapp kasutab süsinikterast kehamaterjalina. Lyv®️ gaasi-õliga aktiveeritud BW Ends kuulklapp võib vastata sellistele standarditele nagu API, Din. Tooda suurus vahemikus NPS2 tolli kuni 24 tolli, DN50 kuni DN600. Rõhureiting hõlmab ANSI Class150LB ja PN10, PN16, PN25. Gaasi-õliga aktiveeritud BW otsad on palju rakendusi, seda kasutatakse laialdaselt sellistes põldudes nagu nafta ja gaas, naftakeemia, veeldatud maagaasi, elektritootmine, vee- ja reoveepuhastus, söekemikaal, torujuhtme transport ja palju muud.

Spetsifikatsioonid

Klapi tüüp:

Kuuliklapp

Tihendusdisain:

Trunnion paigaldatud

Tegutsemine:

Gaasi-õli täiturmehhanism

Materjal:

süsinikteras

NORMINAL SUURUS:

Nps 2 ", 2 1/2", 3 ", 4", 5 ", 6", 8 ", 10", 12 ", 14", 16 ", 18", 20 ", 22", 24 "
DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN450, DN500, DN500, DN550, DN600

Rõhuvahemik:

ANSI klass 150 naela
PN10 / LIM16 / PN25

Kerematerjalid:

Sepistatud süsinikteras, sepistatud roostevaba teras
ASTM A105N, ASTM A182 F304/F304L/F316/F316L

Plaadimaterjalid:

Sepistatud süsinikteras, sepistatud roostevaba teras, dupleks roostevaba teras
ASTM A105N, ASTM A182 F304/F304L/F316/F316L, ASTM A959 2205/2507

Iste-/pitserimaterjalid:

Ülekate, stelliit, teflon
13CR, STL4/STL6, PTFE/RPTFE

Võlli/varrematerjalid:

Sepistatud süsinikteras, madala temperatuuriga süsinikteras, dupleks roostevaba teras, martensiitse
ASTM A105N, ASTM A350 LF2, ASTM A959 2205/2507,2CR13, 17-4PH

Standardid vastavalt:

API, pärit

Rakenduse ulatus:

Nafta ja gaas, naftakeemia, veeldatud maagaasi, elektritootmine, vee ja reoveepuhastus, söekemikaal, torujuhtme transport

Mis on kuulventiil?

Kuulventiili ketas on sfääriline kuju ja keskel on silindriline kanal (teisaldatud), et vedelik saaks läbi. See sfääriline ketas avaneb ja sulgub, pöörates seda 90 kraadi.

Kuidas palliklapp töötab?

1) Ketas (pall) on sfääriline ja kere klapi istmesse lisatakse pehme iste, sarnaselt riistaga.

2) Kui kasutatakse hoova käepideme tüüpi, saab vedeliku peatada või lennutada, pöörates hoova käepidet 90 kraadi. Pange tähele, et mida suurem on suurus, seda suurem on jõud avada ja sulgeda, nii et käigukäepidet saab kasutada.

3) Suurepärane õhukindlus saadakse pehmete istmematerjalide mehaanilistest ja füüsikalistest omadustest. Kõrgtemperatuuriliste alade kasutamisele on siiski piirangud. Sobib „sisse/välja lülitamiseks”, kasutades tavalise pehme istmega avatud või suletud töö. See ei sobi kasutamiseks vaheasendis, sõltuvalt klapi ehitusest või materjalist.

Mis on V pordi kuuliklapp?

Kettal on servakujuline lambda-tähemärk ja see kasutab metallist istet voolukiiruse juhtimiseks vahepealse ava ja klapi konstruktsiooni juures, mis võimaldab sulguda, samal ajal vedeliku saasteainete lõikamisel. See sobib spetsiaalsete vedelike, näiteks paberimassi, läga ja viskoossete vedelike juhtimiseks.

Mis vahe on kogu pordi ja V-pordi vahel?

V-pordi kujuline serv lõikab igasuguse kaasamise. Lõikekiud ja tahked ained sõltuvad ketta (metalli) ja istme (metalli) vahel libisemisest. Kui vedelikus sisalduvad kiud nagu viljaliha, ummistuvad näiteks kuuliklapid sulgemisel, mis põhjustab hooldusega seotud probleeme. Lambda sadamaventiilide puhul on metallservad saasteainete lõikamise ajal suletud, nii et neid ei blokeerita. Kehal on ääriku struktuur ja see ei vaja spetsiaalseid tööriistu
