Toote tutvustus

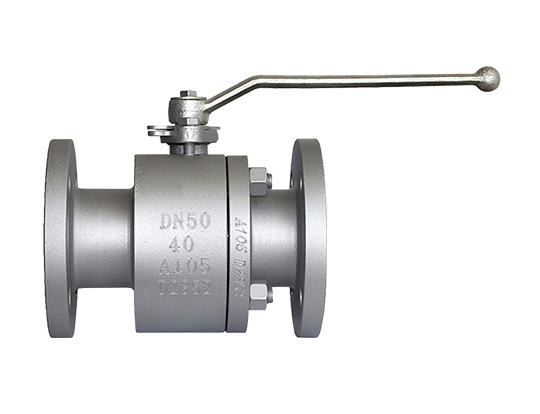

LYV® ujuvad kuulventiilid on hoolikalt konstrueeritud, et tagada suurepärane kvaliteet ja jõudlus. Meie rangete tootmisprotsesside ja kvaliteedikontrolli meetmete tulemuseks on tooted, mis ületavad sarnaseid pakkumisi selles valdkonnas. Need ujuvad kuulventiilid vastavad mitmetele rahvusvahelistele standarditele, nagu API-6A, API-6D, ASME-B16.34 ja ISO-17292. Lisaks on nad saanud API-6FA tuletõkkesertifikaadi, mis muudab need sobilikuks tuleohutust nõudvate rakenduste jaoks. LYV® ujuvad kuulventiilid on varustatud kvaliteetsete tihenduslahendustega, võimaldades neil usaldusväärselt töötada kõrge rõhu ja kõrge temperatuuriga keskkondades. Pakume mitmesuguseid tihendusvõimalusi, mis vastavad erinevatele töönõuetele. Võtke ühendust meie pühendunud müügimeeskonnaga, et arutada oma konkreetseid vajadusi ja me koostame ujuva kuulventiili lahenduse, mis vastab teie ainulaadsetele nõuetele.

Tehnilised andmed

Suuruste vahemik:

NPS 1/2"-10"; DN15-DN250

Nominaalne rõhk:

150LB-1500LB; PN20-PN260

Temperatuuri vahemik:

-46℃～121℃ (sõltub disainist ja materjal)

Lõpeta ühendused:

Äärik;.

Korpuse materjalid:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC;

ASTM A351 CF8M ASTM A105; ASTM A182 F316

Istme materjalid:

PTFE/RPTFE/FPM/PEEK; 304/316+STL/INCONEL

Palli materjalid:

ASTM A182 F304/F316

Varre materjalid:

ASTM A182 F304/F316

Disain ja tootmine Standard:

API 6D

Näost näkku standard:

ASME B16.10/ EN558-1

Ühenduse lõpetamise standard:

ASME B16.5/ ASME B16.25

Test ja ülevaatus Standard:

API 598

Funktsioonid

■ Saadaval on pehme või metallist iste

■ Varustatud lukustusseadmega, et vältida ventiili juhuslikku käitamist.

■ RF, RTJ, ühenduspind

■ Lihtne struktuur, kompaktne suurus ja kerge disain.

■ Lõhkumisvastane varre konstruktsioon, mis hoiab ära varre väljapuhumise ebanormaalse siserõhu tõusu tõttu, vältides õnnetusi.

■ Tulekindel ja antistaatiline disain.

■ Täisavaga klapikonstruktsioon võimaldab torujuhtme hõlpsat ühendamist ning sellel on madal voolutakistus ja suur vooluvõimsus.

■ Madala tööpöördemomendiga disain

Mis on ujuklapp:

Ujuv kuulventiil on selline, kus palli ei hoia paigal rõngas. Tavalises töös hakkab see pall kergelt allavoolu hõljuma. See põhjustab istmemehhanismi kokkusurumise selle vastu suruva palli all. Peale selle hõljub pall teatud tüüpide korral, kui istmemehhanismi hajumist põhjustav jõud (nt äärmine kuumus, mis tuleneb klapist väljaspool), kuni metallkorpuseni, mis on konstrueeritud palli vastu tihendamiseks. mõnevõrra tõrkekindel disain.

Kuidas see töötab (tihendus):

Ujuv kuulkraan on tavaline kuulventiil. Selle tööpõhimõte seisneb selles, et kuul ise ei puutu otseselt klapi korpusega kokku, vaid tihendab klapipesasid. Kui klapp on avatud, võib pall vabalt hõljuda meediavoolu mõjul, vähendades hõõrdumist kuuli ja klapipesade vahel. Kuna pall võib vabalt hõljuda, peab klapipesadel olema teatud vahe ja see konstruktsioon tagab ujuvale kuulventiilile suurepärase tihendusvõime.

Miks valida LYV®️ ventiilid:

Toodame kuulventiile üle 30 aasta. Töökoda hõlmab 13000 ruutmeetrit ja omab rohkem kui 50 täiustatud CNC-masinat. Meie insenerid ja tootmismeeskond tagavad, et teie tellimus toimetatakse kohale kvaliteetselt ja kiireima ajaga. Hoolime ka ventiilide saatmisest. Klapid mähitakse mullikottidesse või paberisse, et värv ei kahjustaks. Kinnitasime klapi ka vineeripulgaga pärast klapi kasti panemist. Vineerist korpus värvitakse vajaliku märgistusega tagamaks, et ventiil ei saaks transportimise ajal kahjustada.

Peamised välis- ja ühendusmõõtmed

Kuupäev		Läbivaatamine							Täidetud	Kontrollinud	Avaldaja
2024 – aprill 03		Esimene väljalase							Frank	Lee	Frank

NPS	DN	L	D	D1	D2	f	b	Z-Fd	H	W	Kaal (kg)
NPS	DN	L	D	D1	D2	f	b	Z-Fd	H	W	Kaal (kg)
PN16
-	15	115	95	65	45	-	16	4-F14	78	130	2.2
-	20	120	105	75	58	-	18	4-F14	84	130	2.8
-	25	125	115	85	68	-	18	4-F14	95	160	3.7
-	32	130	140	100	78	-	18	4-F18	150	160	4.4
-	40	140	150	110	88	-	18	4-F18	150	180	5.5
-	50	150	165	125	102	-	20	4-F18	170	200	7.3
-	65	170	185	145	122	-	20	4-F18	195	240	11.7
-	80	180	200	160	138	-	20	8-F18	215	240	13.4
-	100	190	220	180	158	-	20	8-F18	250	280	15.7
-	125	325	250	210	188	-	22	8-F18	265	300	32.5
-	150	350	285	240	212	-	24	8-F22	270	300	42.5
-	200	400	340	295	268	-	26	12-F22	330	350	70
-	250	450	405	355	320	-	30	12-F26	450	400	157
PN25
-	15	115	95	65	45	-	16	4-F14	103	130	2.2
-	20	120	105	75	58	-	18	4-F14	112	130	2.8
-	25	125	115	85	68	-	18	4-F14	123	160	3.7
-	32	130	140	100	78	-	18	4-F18	150	160	4.4
-	40	140	150	110	88	-	18	4-F18	156	180	5.5
-	50	150	165	125	102	-	20	4-F18	172	200	7.3
-	65	170	185	145	122	-	22	8-F18	197	240	11.7
-	80	180	200	160	138	-	22	8-F18	222	240	13.4
-	100	190	235	190	162	-	24	8-F22	253	280	15.7
-	125	325	270	220	188	-	26	8-F26	275	300	32.5
-	150	350	300	250	218	-	28	8-F26	286	300	42.5
-	200	400	360	310	278	-	30	12-F26	340	350	70
-	250	450	425	370	335	-	32	12-F30	470	400	157
PN40
-	15	115	95	65	45	-	16	4-F14	103	130	-
-	20	120	105	75	58	-	18	4-F14	112	130	-
-	25	125	115	85	68	-	18	4-F14	123	160	-
-	32	130	140	100	78	-	18	4-F18	150	160	-
-	40	140	150	110	88	-	18	4-F18	156	180	-
-	50	150	165	125	102	-	20	4-F18	172	200	-
-	65	170	185	145	122	-	22	8-F18	197	240	-
-	80	180	200	160	138	-	22	8-F18	222	240	-
-	100	190	235	190	162	-	24	8-F22	253	280	-
-	125	325	270	220	188	-	26	8-F26	275	300	-
-	150	350	300	250	218	-	28	8-F26	286	300	-
-	200	400	375	320	285	-	34	12-F30	340	350	-
-	250	450	450	385	345	-	38	12-F33	470	400	-
150 LB
1/2	15	108	90	60.3	34.9	2	8	4-F16	188	120	2
3/4	20	117	100	69.9	42.9	2	8.9	4-F16	202	120	3
1	25	127	110	79.4	50.8	2	9.6	4-F16	225	140	3.5
1-1/4	32	140	115	88.9	63.5	2	11.2	4-F16	252	160	5
1-1/2	40	165	125	98.4	73	2	12.7	4-F16	277	180	7
2	50	178	150	120.7	92.1	2	14.3	4-F19	323	200	9.5
2-1/2	65	190	180	139.7	104.8	2	15.9	4-F19	347	240	16
3	80	203	190	152.4	127	2	17.5	4-F19	383	240	20
4	100	229	230	190.5	157.2	2	22.3	4-F19	457	280	31
6	150	394	280	241.3	215.9	2	23.9	8-F22.5	635	300	78
8	200	457	345	298.5	269.9	2	27	8-F22.5	762	350	155
300 LB
1/2	15	140	95	66.7	35	2	12.7	4-F16	155	140	2.5
3/4	20	152	115	82.6	43	2	14.3	4-F19	160	140	4
1	25	165	125	88.9	50.8	2	15.9	4-F19	189	160	5
1-1/4	32	178	135	98.4	63.5	2	17.5	4-F19	216	180	8
1-1/2	40	190	155	114.3	73	2	19.1	4-F22.5	250	200	10
2	50	216	165	127	92	2	20.7	8-F19	330	220	13
2-1/2	65	241	190	149.2	104.8	2	23.9	8-F22.5	368	250	20
3	80	282	210	168.3	127	2	27	8-F22.5	400	300	26
4	100	305	255	200	157.2	2	30.2	8-F22.5	473	300	43
6	150	403	320	269.9	215.9	2	350	12-F22.5	711	400	98
600 LB
1/2	15	165	95	66.7	34.9	7	14.3	4-F16	155	160	4
3/4	20	190	115	82.6	42.9	7	15.9	4-F19	160	190	5.5
1	25	216	125	88.9	50.8	7	17.5	4-F19	186	200	7
1-1/4	32	229	135	98.4	63.5	7	20.7	4-F19	216	220	10
1-1/2	40	241	155	114.3	73	7	22.3	4-F22.5	250	240	14
2	50	292	165	127	92.1	7	25.4	8-F19	375	280	20
2-1/2	65	330	190	149.2	104.8	7	28.6	8-F22.5	425	320	33
3	80	356	210	168.3	127	7	31.8	8-F22.5	475	350	45
4	100	432	275	215.9	157.2	7	38.1	8-F22.5	568	400	75

Isegi andmeleht on meie inseneride meeskonna poolt korrektuuri läbi lugenud. Siiski ei ole välistatud ettenägematud vead käsitsi sisestamisel. Seda lehte ei saanud kasutada käivitatava dokumendina. Tehnilise toe saamiseks saatke meile oma spetsifikatsioonid e-posti teel. Meie insenerid koostavad joonised vastavalt teie spetsifikatsioonidele

Soovitame teil see leht tulevikus vajaduse korral oma brauseri lemmikute hulka salvestada. Täiendava teabe saamiseks võtke ühendust aadressilsales@gntvalve.com
