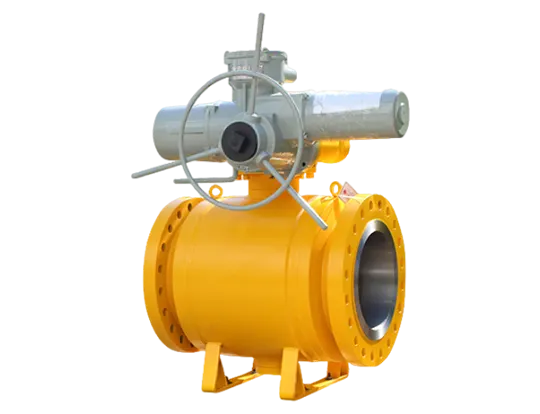

Elektriliselt käitatav trunnile paigaldatav kuulkraan

LYV® on professionaalne Hiina kvaliteetse elektriajamiga trunnion-monteeritud kuulkraanide tootja. See elektrilise ajamiga trunniooniga paigaldatud kuulventiil on loodud vastama tööstuslike torustike kõrgsurve-, ohutus- ja automaatikajuhtimisnõuetele. See ühendab tugeva kõrvatüüpi struktuuri usaldusväärse elektriajamiga, pakkudes stabiilset ja usaldusväärset "kaugjuhtimispuldi" väljalülitusvõimet kriitilistes kohtades.

Saada päring

Sissejuhatus

Toote tutvustus

LYV®️ Elektriliselt käitatav trunnion-monteeritud kuulkraan on torujuhtme ohutussüsteemi põhikomponent. Elektrilise käitatava juhttoruga monteeritud kuulventiili sisekujunduses on stabiilne kõrvavõll, mis suudab kindlalt kinnitada põhikomponendid ja tagada, et klapp püsib stabiilselt suletuna ka kõrgsurvelöögi korral, saavutades usaldusväärse tihenduse. Integreeritud suure jõudlusega elektriline täiturmehhanism võimaldab ventiilil saada juhtruumist juhiseid, võimaldades ühe klõpsuga kaugjuhtimist ja oleku jälgimist, integreerudes sujuvalt teie automatiseeritud protsessi.

See elektriajamiga istmega trunniga paigaldatud kuulkraan on spetsiaalselt loodud stsenaariumide jaoks, mis nõuavad ohutut ja usaldusväärset automaatset väljalülitamist. Sellised rakendused hõlmavad peamisi elektriülekandeliine ja suurte keemiatehaste võtmesõlmi. See on usaldusväärne valik torujuhtmesüsteemide juhtimistaseme ja ohutuse suurendamiseks.

LYV®️ Flanged Electric Actuated Trunnion Mounted Ball Valve on suure jõudlusega toode, mis vastab sellistele rahvusvahelistele standarditele nagu API-6A, API-6D, ASME-B16.34 ja ISO-17292. Elektriline veovõllile paigaldatav kuulventiil LYV®️ on saanud API-6FA tuletõkkesertifikaadi, mis tõestab, et seda toodet saab kasutada erinevates tuleohutusnõuetega rakendustes. Elektriliste veovõllile paigaldatavate kuulventiilide tootjana on LYV®️ võimeline tootma kuulventiile, mille elektrilised veovõllid on vahemikus NPS 2" kuni NPS 48", mille maksimaalne rõhk on kuni 2500 naela. Lisaks on LYV®️-l tingimused ja kogemused madala temperatuuriga elektriliste veovõllile paigaldatavate kuulventiilide tootmiseks. Lisateabe saamiseks palunvõtke meiega ühendustnüüd.

Tehnilised andmed

Suuruste vahemik:

NPS 2"-48"; DN50-DN1000

Nominaalne rõhk:

150LB-2500LB; PN10-PN420

Temperatuurivahemik:

-196 ℃ ~ 825 ℃ (sõltub disainist ja materjalist)

Lõpeta ühendused:

Äärik; Põkk-keevitus.

Korpuse materjalid:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M/CF8C; ASTM A890 4A/5A/6A;

ASTM A105; ASTM A182 F304/F316/F304L/F316L

Palli materjalid:

ASTM A105N+ENP/A105N+TCC; ASTM A182 F304/F316/F304L/F316L; ASTM A182 F347/F51/F53/F55

Istme materjalid:

PTFE/RPTFE/FPM/PEEK; 304/316+STL/INCONEL

Varre materjalid:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH; ASTM A182 F51/F53/F55

Disaini ja valmistamise standard:

API 6D

Näost näkku standard:

ASME B16.10/ EN558-1

Ühenduse lõpetamise standard:

ASME B16.5/ ASME B16.25

Testimis- ja kontrollistandard:

API 598

Omadused

■ Saadaval on pehme või metallist iste

■ Tahke pall

■ RF, RTJ, BW Ühenduspind

■ Kahe- või kolmeosaline korpus

■ Kahesuunaline tihe sulgemine

■ Lekke puudumine

■ Double block & bleed (DBB) / Double Isolation & Bleed (DIB)

■ Tuleohutu kaitse.

■ Madala tööpöördemomendiga disain

■ Lõhkumisvastane varre disain

Mis on elektriliselt käitatav trunniga paigaldatud kuulkraan?

See elektriliselt käitatav tiibklapiga kuulkraan on suure jõudlusega tööstuslik ventiil, millel on kõrvavõlliga fikseeritud kuulkonstruktsioon ja mida juhib elektriline ajam. See on spetsiaalselt ette nähtud kõrgsurvetorustike kaugjuhtimiseks ja usaldusväärseks sulgemiseks.

Kuidas elektrilise käitamisega trunniga paigaldatud kuulkraan töötab?

Selle tööpõhimõte ühendab jäiga fikseerimise ja elektriajami. Klapi sees olev kuul on jäigalt fikseeritud kahe lühikese võlliga (kõrvavõllid) ülalt ja alt, takistades selle liikumist kõrge rõhu all. Pärast juhtsignaali saamist juhib elektriline ajam kõrvavõlliga ühendatud klapivarre, pannes kuuli pöörlema täpselt 90 kraadi, saavutades seeläbi avamise või sulgemise ning lõpetades torujuhtme keskkonna kaug- ja automaatse juhtimise.

Miks valida LYV®️ klapid?

Toodame elektriliselt käitatavaid tiibklappe üle 30 aasta. Töökoda hõlmab 13000 ruutmeetrit ja omab rohkem kui 50 täiustatud CNC-masinat. Meie insenerid ja tootmismeeskond tagavad, et teie tellimus tarnitakse kvaliteetselt ja kiireima ajaga. Hoolime ka ventiilide saatmisest. Klapid mähitakse mullikottidesse või paberisse, et värv ei kahjustaks. Kinnitasime klapi ka vineerpulgaga pärast klapi kasti panemist. Vineerist korpus värvitakse vajaliku märgistusega tagamaks, et ventiil ei saaks transportimise ajal kahjustada.
