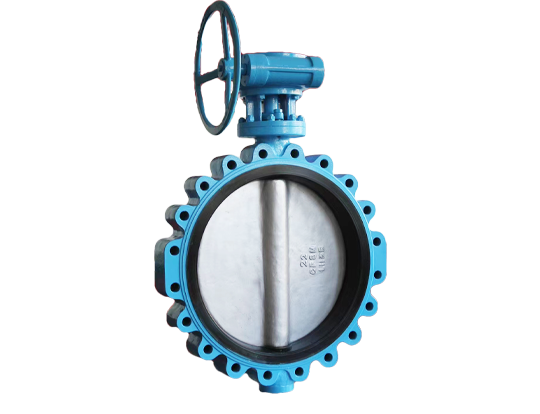

Kontsentriline liblikklapp

LYV® Concentric Butterfly klapp on valmistatud kõrgeimate standardite järgi, mida toetab meie pühendumus kvaliteedile ja tipptasemele. Kasutame täiustatud tootmisprotsesse ja ranget kvaliteedikontrolli tagamaks, et iga klapp vastab või ületab tööstusharu kriteeriume. Meie ventiilid on erakordse kvaliteediga, ületades oma vastupidavuse, jõudluse ja töökindluse poolest sarnaseid tooteid selles valdkonnas.

Saada päring

Toote tutvustus

LYV® on professionaalne kontsentriliste liblikklappide tarnija Hiinas. Tänu 30-aastasele professionaalsele tootmiskogemusele, mis tugineb täiustatud CNC-töötlusele ja rangele kvaliteedikontrollile, tagab see, et klapid vastavad tööstuse kõrgetele standarditele vastupidavuse, tihenduskindluse ja tarnetõhususe osas. Meie liblikklapid on hoolikalt valmistatud ja me järgime rangeid tootmisstandardeid. Meie müügimeeskond on pühendunud isikupärastatud teenuste pakkumisele. Kohandame kontsentriliste liblikventiilide lahendusi, et need vastaksid teie erinõuetele ja eeldatavatele rakendustele.

Sellel äärikuga kontsentrilisel liblikventiilil on klassikaline tsentraalselt sümmeetriline struktuur. Klapivarre ja liblikplaadi kontsentrilise disainiga saavutatakse kiire avanemine ja sulgemine ning stabiilne väljalülitus. Klapipesa on valmistatud suure jõudlusega elastsest materjalist, mis moodustab liblikplaadi sulgemisel tiheda ekstrusioonitihendi, tagades lekkevaba jõudluse normaalsetes temperatuuri- ja rõhutingimustes. Konstruktsioon on lihtne ja voolutakistus äärmiselt madal, mistõttu sobib see eriti hästi veepuhastus-, HVAC- ja üldiste tööstuslike torustike jaoks.

Tehnilised andmed

Suuruste vahemik:

NPS 2"-48"; DN50-DN1200

Nominaalne rõhk:

150LB-600LB; PN6-PN64

Temperatuurivahemik:

-69 ℃ ~ 825 ℃ (sõltub disainist ja materjalist)

Lõpeta ühendused:

Äärik; Põkk-keevitus; Vahvel; Lug-vahvel

Korpuse materjalid:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Plaadi materjalid:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Tihendusmaterjal:

VITON/NBR/EPDM

Istme materjalid:

Integraal; 304/316/STL kattekeevitus.

Varre materjalid:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Disaini ja valmistamise standard:

API 609

Näost näkku standard:

EN558-1

Ühenduse lõpetamise standard:

ASME B16.4

Testimis- ja kontrollistandard:

API 598

Omadused

■ kompaktne suurus ja kerge

■ Lihtne hooldus

■ Tasuv

■ Paindlik juhtimine

Mis on kontsentriline liblikklapp:

Liblikklapp on veerandpöördega ventiili tüüp, mis juhib vee voolu, keerates klapi peal olevat hooba või rootorit. Kõige sagedamini kasutatav tüüp on kontsentriline liblikventiil, mida tuntakse ka kui nullpingega liblikventiili, kus nii vars kui ka ketas asuvad klapi korpuse keskel. See kasutab pöörlevat ketast, et juhtida meediumivoogu, mille tulemuseks on väiksem takistus plaadi õhukese tõttu.

Kuidas see töötab (tihendus):

Kontsentriline liblikklapp töötab klapiketta avanemisnurga reguleerimise teel, et reguleerida keskkonna voolu. Kui ketas on vooluteega paralleelne, pääseb keskkond takistusteta läbi ja klapp on täielikult avatud. Kui ketas on vooluteega risti, blokeerib see voolu täielikult ja klapp on täielikult suletud. Klapivarre pöörates saate muuta ketta nurka, reguleerides seeläbi voolukiirust. Suletud asendis surub ketta serv tihedalt vastu klapi korpuse siseseinal asuvat tihendusrõngast. Tihendusrõnga elastne läbipaine loob tihendi, vältides keskkonna lekkimist.

Miks valida LYV®️ klapid:

Toodame ääriku tüüpi kontsentrilist liblikklappi üle 30 aasta. Töökoda hõlmab 13000 ruutmeetrit ja omab rohkem kui 50 täiustatud CNC-masinat. Meie insenerid ja tootmismeeskond tagavad, et teie tellimus tarnitakse kvaliteetselt ja kiireima ajaga. Hoolime ka ventiilide saatmisest. Kontsentriline liblikklapp ümbritseb mullikotti või paberit, et värv ei kahjustaks. Kinnitasime klapi ka vineerpulgaga pärast klapi kasti panemist. Vineerist korpus värvitakse vajaliku märgistusega tagamaks, et ventiil ei saaks transportimise ajal kahjustada.

Mis vahe on kontsentrilisel ja ekstsentrilisel liblikventiilil:

Võrdlusmõõde	Kontsentriline liblikklapp (keskjooneline liblikklapp)	Ekstsentriline liblikklapp (ühekordne/kahekordne/kolmekordne ekstsentriline)
Põhistruktuur	Varre, ketta ja klapi korpuse keskkohad on joondatud.	Varre keskosa on ketta ja/või klapi korpuse keskkohast nihutatud.
Tihendamise põhimõte	Surve-/kraapimistihend: tugineb istme deformeerumisele; pidev hõõrdumine töö ajal.	Off-Seat/No-Friction Tihend: ketas eraldub avamisel kiiresti istmelt ja surub kokku ainult sulgemisel; minimaalne hõõrdumine.
Kulumine ja kasutusiga	Tugev hõõrdumine toob kaasa kiirema kulumise ja lühema eluea.	Märkimisväärselt vähenenud hõõrdumine toob kaasa väiksema kulumise ja oluliselt pikema eluea.
Sobivad rakendused	Madal rõhk, ümbritseva õhu temperatuur, üldised tihendusnõuded (nt veetöötlus).	Laiem valik. Kahekordne ekstsentrik: keskmine temperatuur ja rõhk. Kolmekordne ekstsentriline: kõrge temperatuur, kõrge rõhk, kriitiline tihendus (nt peamised torujuhtmed nafta- ja gaasitööstuses, keemiatööstuses).
Tihendusmaterjalid	Peamiselt pehmed tihendid (kumm, PTFE), piiratud temperatuuriga.	Laiem valik. Kahe-/kolmeekstsentrik võib kasutada metallist kõva tihendeid, mis on vastupidavad kõrgetele temperatuuridele.
Töö pöördemoment	suurem pöördemoment; operatsioon on suhteliselt nõudlikum.	Madalam töömoment; lihtsam ja kergem töö.
