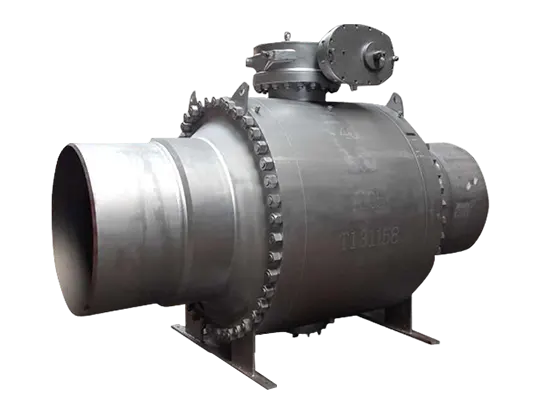

BW otsa trunnioni monteeritud kuulkraan

LYV®️ BW otsakarbiga monteeritud kuulventiil on suure jõudlusega toode, mis vastab sellistele rahvusvahelistele standarditele nagu API-6A, API-6D, ASME-B16.34, ISO-17292 ja palju muud. LYV®️ Trunnioniga monteeritud kuulventiil on saanud API-6FA tuletõkkesertifikaadi, mis tõestab, et toodet saab kasutada mitmesugustes tuleohututes rakendustes. LYV®️ kui tootja, kes toodab karbiga monteeritud kuulventiili, võib toota NPS 2” kuni NPS 48” karbile paigaldatavat kuulventiili, maksimaalne rõhk võib ulatuda 2500 LB-ni. Lisaks on LYV®️-l tingimused ja kogemused madala temperatuuriga käigukastiga kuulventiili tootmiseks. Lisateabe saamiseks võtke ühendust meie müügiga.

Saada päring

Sissejuhatus

Toote tutvustus

LYV®️ BW otsakarbiga monteeritud kuulventiil on suure jõudlusega toode, mis vastab sellistele rahvusvahelistele standarditele nagu API-6A, API-6D, ASME-B16.34, ISO-17292 ja palju muud. LYV®️ Trunnioniga paigaldatud kuulventiil on saanud API-6FA tuletõkkesertifikaadi, mis tõestab, et toodet saab kasutada mitmesugustes tuleohututes rakendustes. LYV®️ kui tootja, kes toodab karbiga monteeritud kuulventiili, võib toota NPS 2” kuni NPS 48” karbile paigaldatavat kuulventiili, maksimaalne rõhk võib ulatuda 2500 LB-ni. Lisaks on LYV®️-l tingimused ja kogemused madala temperatuuriga käigukastiga kuulventiili tootmiseks. Lisateabe saamiseks võtke ühendust meie müügiga.

Tehnilised andmed

Suuruste vahemik:

NPS 2"-48"; DN50-DN1000

Nominaalne rõhk:

150LB-2500LB; PN10-PN420

Temperatuuri vahemik:

-196 ℃ ~ 825 ℃ (sõltub disainist ja materjalist)

Lõpeta ühendused:

Äärik; Põkk-keevitus.

Korpuse materjalid:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M/CF8C; ASTM A890 4A/5A/6A;

ASTM A105; ASTM A182 F304/F316/F304L/F316L

Palli materjalid:

ASTM A105N+ENP/A105N+TCC; ASTM A182 F304/F316/F304L/F316L; ASTM A182 F347/F51/F53/F55

Istme materjalid:

PTFE/RPTFE/FPM/PEEK; 304/316+STL/INCONEL

Varre materjalid:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH; ASTM A182 F51/F53/F55

Disaini ja valmistamise standard:

API 6D

Näost näkku standard:

ASME B16.10/ EN558-1

Ühenduse lõpetamise standard:

ASME B16.5/ ASME B16.25

Testimis- ja kontrollistandard:

API 598

Funktsioonid

■ Saadaval on pehme või metallist iste

■ Tahke pall

■ RF, RTJ, BW Ühenduspind

■ Kahe- või kolmeosaline korpus

■ Kahesuunaline tihe sulgemine

■ Lekke puudumine

■ Double block & bleed (DBB) / Double Isolation & Bleed (DIB)

■ Tuleohutu kaitse.

■ Madala tööpöördemomendiga disain

■ Lõhkumisvastane varre disain

Mis on pneumaatiliselt käitatav käigukastiga paigaldatud kuulventiil?

Pöördkuulkraan on veerandpöördega ventiil, mis kasutab õõnsat, perforeeritud ja fikseeritud/toestatud kuuli, et juhtida seda läbivat voolu. Kuul on piiratud paigaldatud laagritega ja sellel on lubatud ainult pöörlema.

Kuidas see töötab (tihendus)?

Toru rõhk surub ülesvoolu asuva pesa vastu statsionaarset kuuli, nii et liini rõhk sunnib ülesvoolu pesa kuulile, põhjustades selle tihendamise. Kuuli mehaaniline ankurdamine neelab torurõhust tuleneva tõukejõu, vältides liigset hõõrdumist kuuli ja istmete vahel, nii et isegi täisväärtusliku töörõhu korral jääb töömoment väikeseks.

Miks valida LYV®️ ventiilid?

Toodame pneumaatilist käitatavat käigukastiga kuulventiili üle 30 aasta. Töökoda hõlmab 13000 ruutmeetrit ja omab rohkem kui 50 täiustatud CNC-masinat. Meie insenerid ja tootmismeeskond tagavad, et teie tellimus tarnitakse kvaliteetselt ja kiireima ajaga. Hoolime ka ventiilide saatmisest. Klapid mähitakse mullikottidesse või paberisse, et värv ei kahjustaks. Kinnitasime klapi ka vineerpulgaga pärast klapi kasti panemist. Vineerist korpus värvitakse vajaliku märgistusega tagamaks, et ventiil ei saaks transportimise ajal kahjustada.
